STEREO VOICE RECORDER

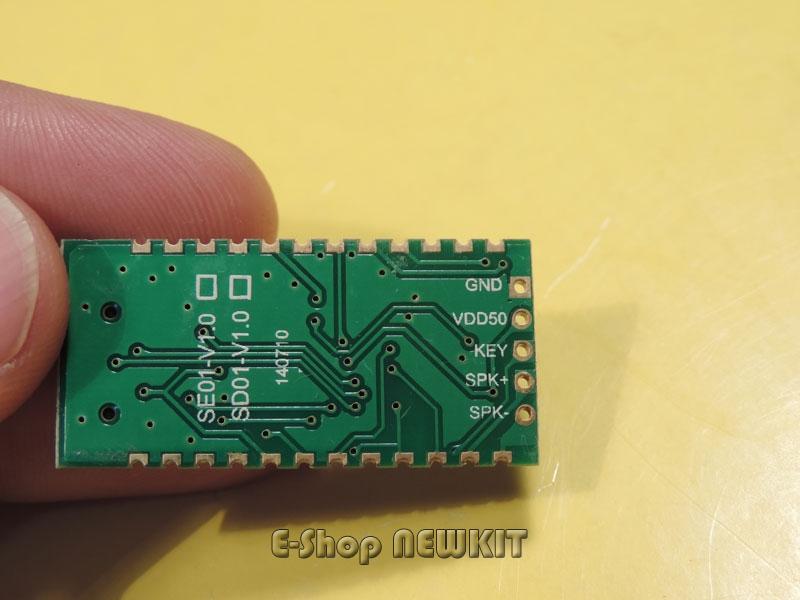

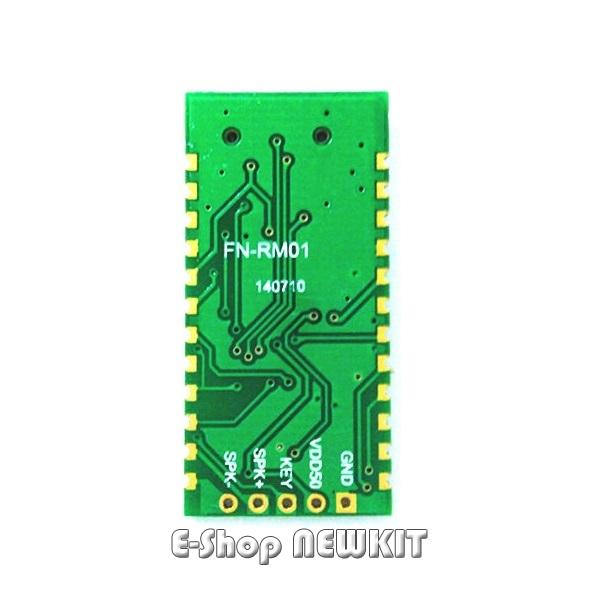

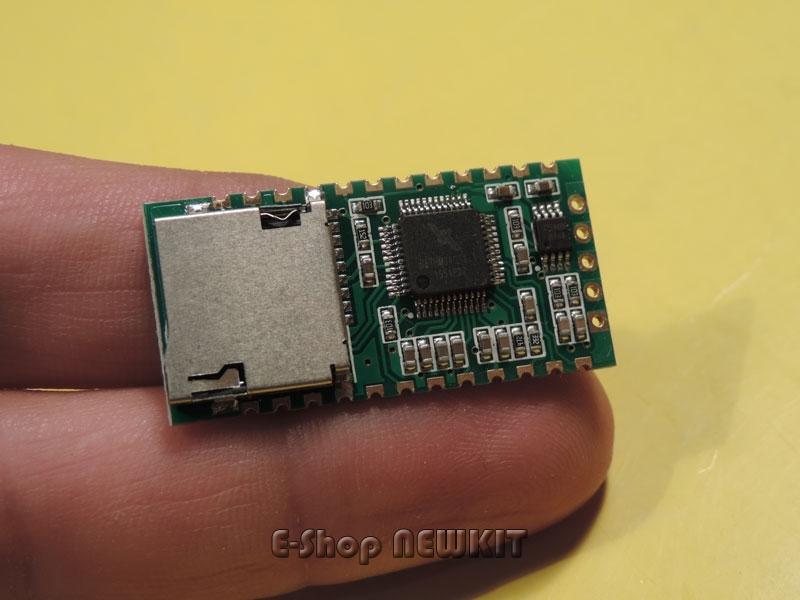

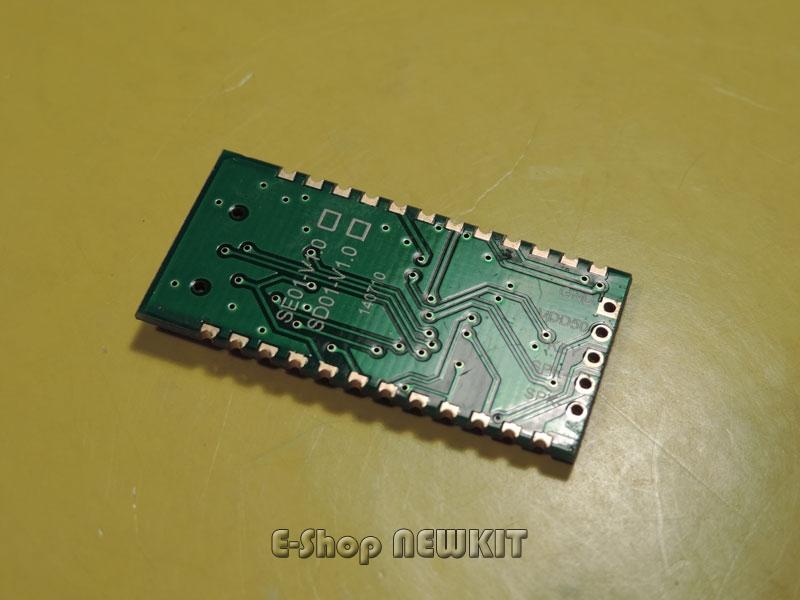

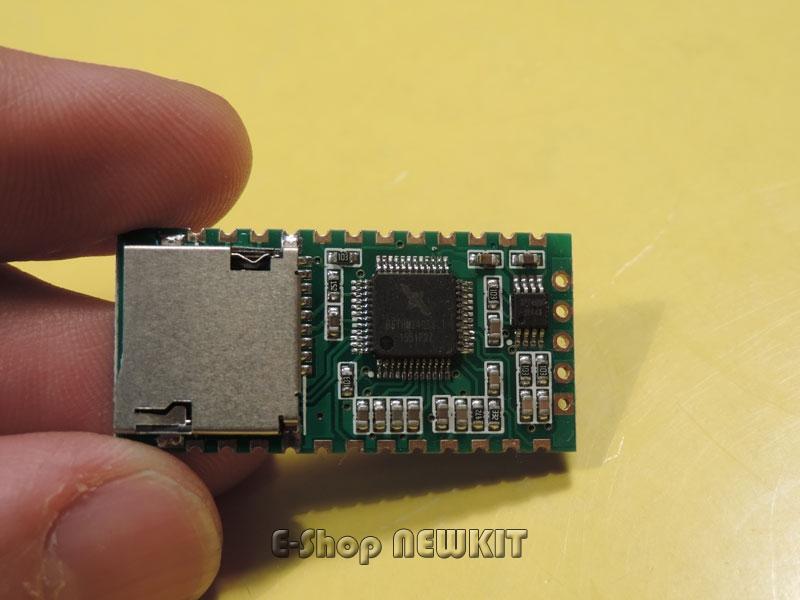

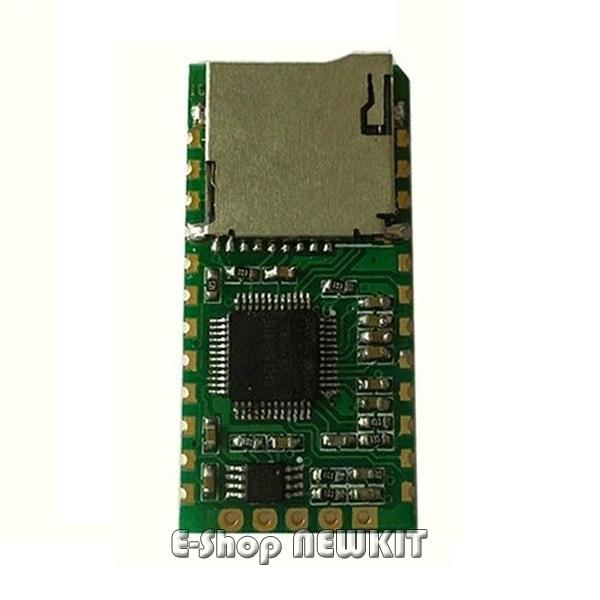

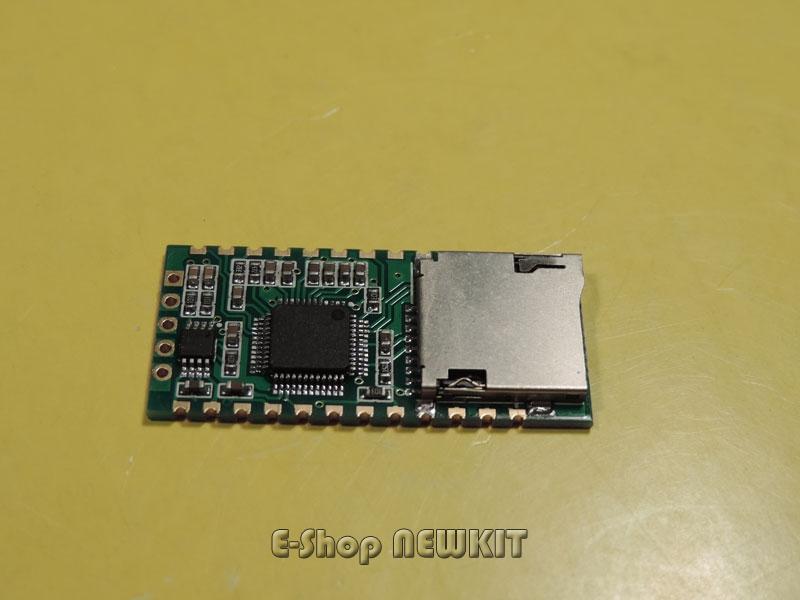

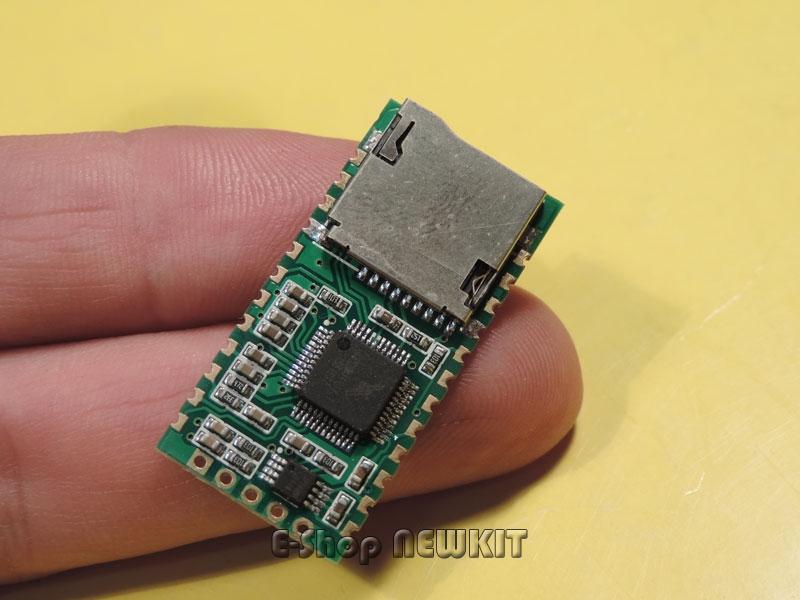

ماژول voice recorder
| مشخصات فیزیکی | |
|---|---|
| طول و عرض: | 37*mm18 |
| ویژگی ها | |
| توان خروجی: | 1وات |
| ولتاژ کاری: | 5ولت |
| پروتکل ارتباطی ماژول: | UART |
| فرمتهای صوتی مورد پشتیبانی: | MP3, WAV, and WMA |
| حداکثر حافظه قابل پشتیبانی: | 32گیگ |
| فرمت های مورد پشتیبانی: | FAT or FAT32 |
این ماژول یکی از بهترین و ارزان ترین ماژول های ضبط و پخش صدا است که از میکروSDکارت و حافظه ها فلش تا حداکثر32گیگابایت پشتیبانی میکند.
ماژول از ورودی میکرفون(مونو)و AUX-IN(STEREO) برای ضبط صدا استفاده میکند.همچنین کنترل و استفاده از ماژول بدون میکروکنترلر امکان پذیر است که برای این منظور از ورودی کلیدها بصورتADپشتیبانی میکند.
در حالتADبا یک پین از ماژول قادر به کنترل5حالت مختلف از جمله:
play/pause, next, previous, record, and stop
خواهید بود.نحوه اتصال کلیدها نیز با 5رنج مقاومت های مختلف است که توسط مبدلADCداخلی ماژول سنجیده میشود و عملیات مرتبط را انجام میدهد.
همچنین توسط پروتکل ارتباطیUARTبوسیله فرامین دستوریATقادر به کنترل ماژول از طریق میکروکنترلر خواهید بود.
در خروجی نیز از یک تقویت کننده آمپلی فایر1وات استفاده شده است که قادر به راه اندازی مستقیم بلندگو8اهم میباشد.
حداکثر کیفیت مورد پشتیبانی در حالتMP3،128Kbpsاست.همچنین تنظیم صدای خروجی بصورت دیجیتال از32پله پشتیبانی میکند.

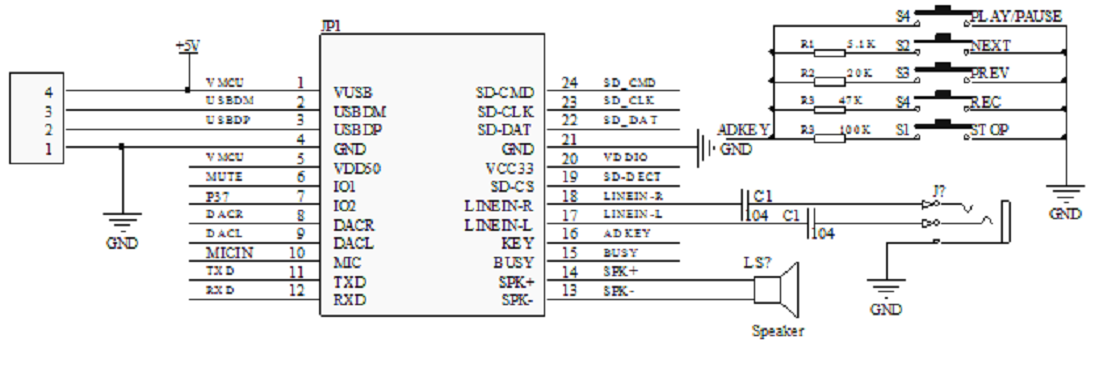

نحوه اتصال کلیدهای کنترلی:
